Haga

Fönsterdörrar utåtgående

LUD2504, utåtgående fönsterdörr 2+1-glas med dubbelkarm

Karmdjup:
250 mm
Ljudreduktion:
50 - 59 dB
U-värde:
0,8 W/m²K
Hämta som pdf

LEIAB har ett koncept av produkter med dubbla karmar för att uppnå mycket hög ljudreduktion. Det utvändiga fönstret eller fönsterdörren kan i princip väljas fritt ur vårt ordinarie sortiment av olika modeller. Invändigt monteras sedan en extra fönsterdörr eller ett extra fönster utan aluminiumdel för att uppnå en ljudreduktion på över 55 dB. Därav blir det en produkt med dubbla karmar.

Redan med standardglas uppnås bra ljudreduktion utan att behöva använda tunga laminerade ljudglas.

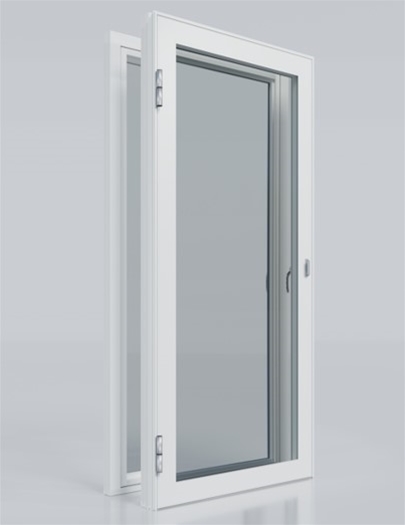

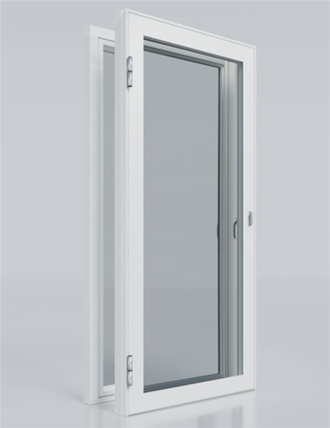

Den utvändiga och invändiga produkten levereras i två enskilda delar och monteras i väggen med valfritt avstånd dem emellan. Minsta totala karmdjup för att få full funktion är 250 mm för fönstermodell Haga. Ljudtester är genomförda med karmdjup 245-300 mm. Båda enheterna öppnas var för sig och de har separata karmar. I grundutförandet öppnas antingen båda produkterna inåt då den yttre bågen passerar genom den inre karmen, eller med en utåtgående produkt ytterst i kombination med en inåtgående produkt invändigt.

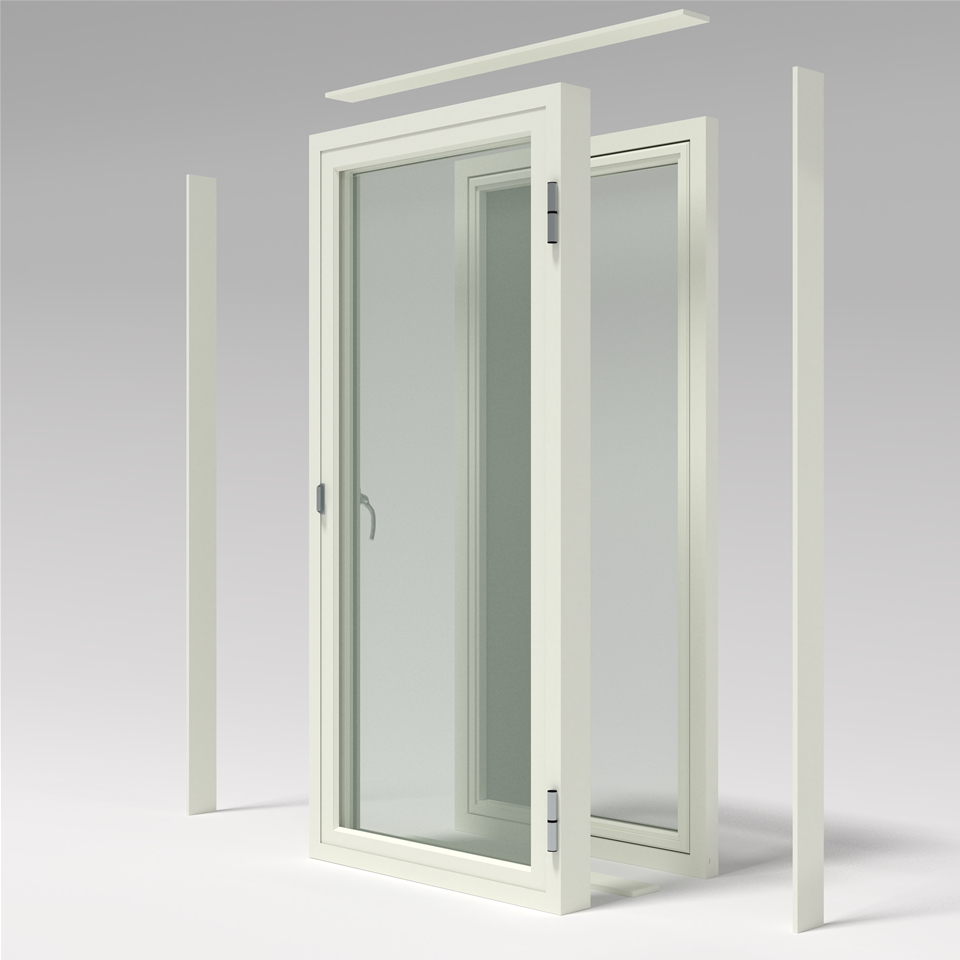

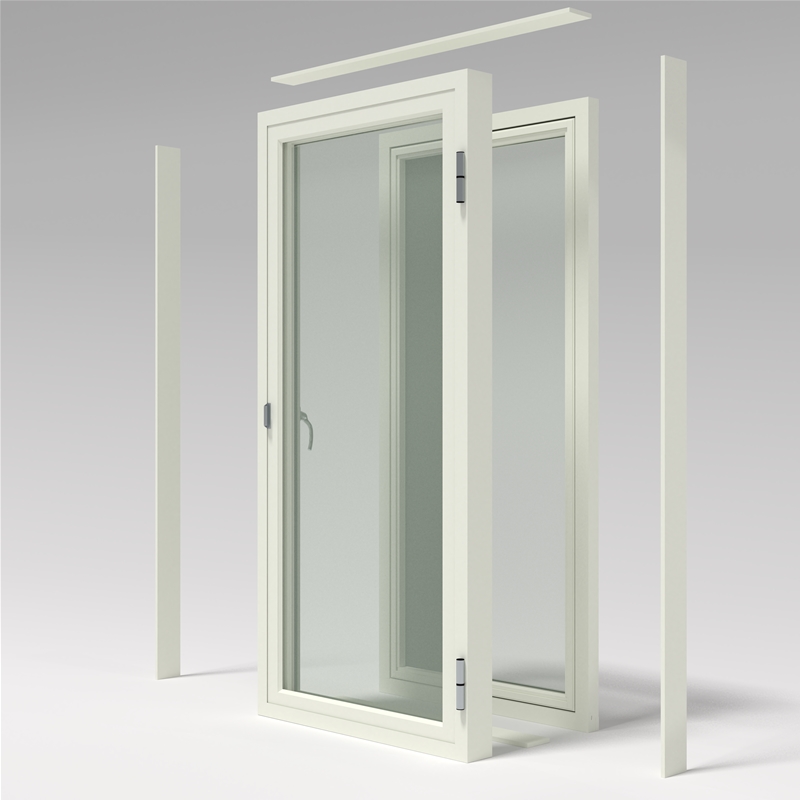

LUD2504 består av LUD1001 + LID561 samt dörrfoder av MDF mellan de två karmarna.

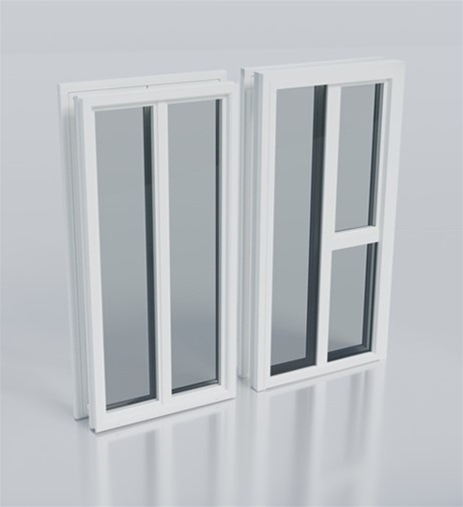

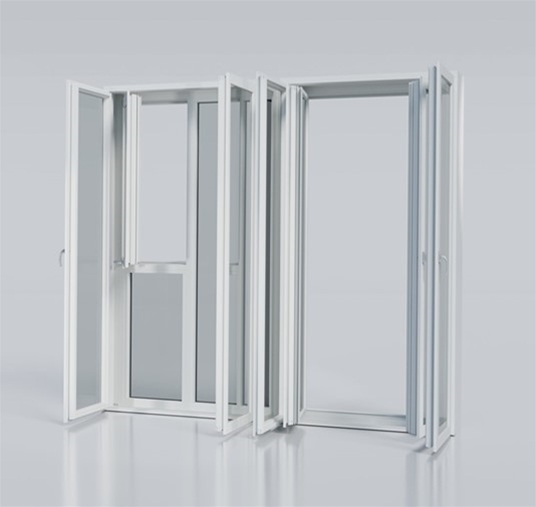

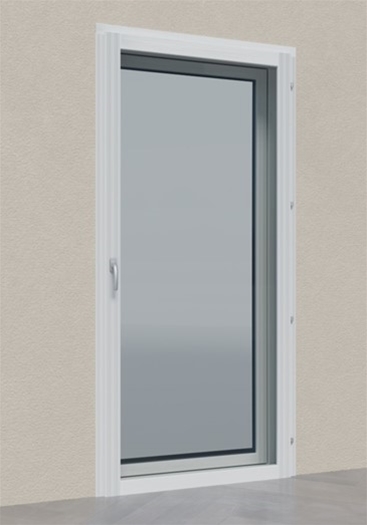

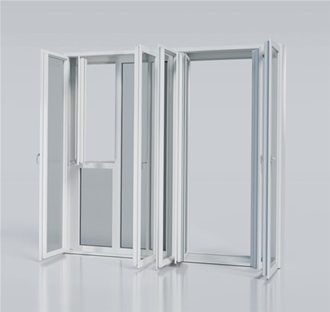

Produktbilder

Filer

Ritningar Haga

  Filnamn Storlek Ladda ner
MP-LUD2504.2_211.pdf 1177 kb Ladda ner
MP-LUD2504.2_211_AC.dwg 498 kb Ladda ner
